Probador de Motores PAP
Dispositivo compacto para prueba y verificación de motores paso a paso. Ideal para identificar bobinas, comprobar drivers y validar motores antes de montaje.

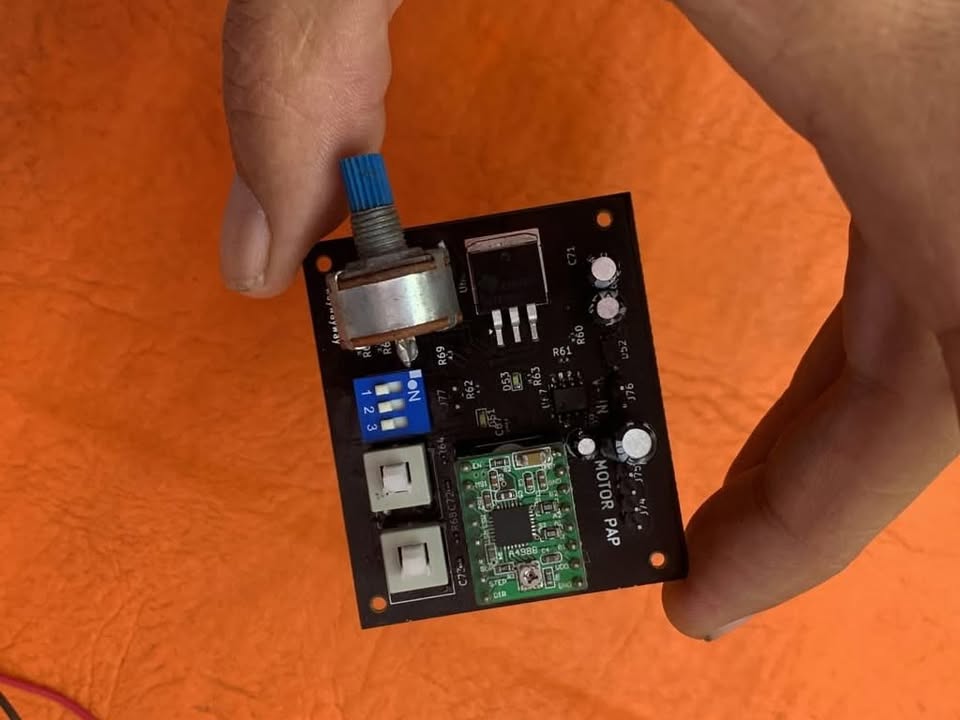

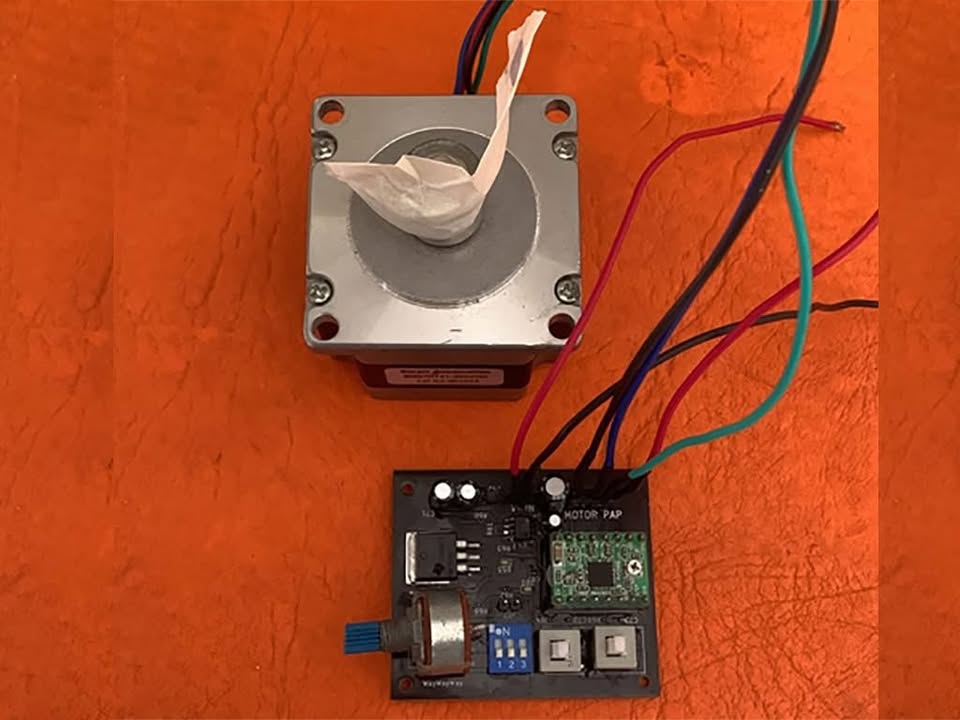

Haz click en las miniaturas para ver detalles del probador.
Descripción Técnica
El probador de motores PAP permite verificar el correcto funcionamiento de motores paso a paso y drivers sin necesidad de un CNC completo. Está diseñado como herramienta de diagnóstico y puesta a punto.
Alimentación
- Regulador integrado 7805
- Rango óptimo de entrada: 10 a 15 V (sin disipación)
- 15 a 25 V: requiere disipador
- 25 a 35 V: disipación forzada y cambio de capacitores
- Capacitor C2: 10µF / 25V (reemplazar por 50V si se superan 25V)
Conectar al revés quema el diodo y el regulador.
Identificación de Bobinas
- Motores PAP de 4 hilos (NEMA17 / NEMA23)
- Método simple con LED: girar eje y detectar bobina activa
- Normalmente:
- Bobina A: rojo / azul
- Bobina B: negro / verde
Uso del Probador
- Identificar bobinas del motor
- Conectar bobinas a la placa
- Alimentar el probador
- Ajustar velocidad con el potenciómetro
- Cambiar sentido invirtiendo una bobina
Ajustes Importantes
- Micro pasos configurables (ver datasheet DRV4988)
- Vref configurado de fábrica para NEMA17: 0.75 V
- Enable por defecto activo
- Conectores tipo pin header
Notas Importantes
- La placa se entrega sin botones
- Botones externos deben ser DPST
- No es un reemplazo de CNC
- Diseñado como probador y herramienta de diagnóstico
- Todas las placas salen probadas
Conclusión
El probador de motores PAP es una herramienta esencial para técnicos y desarrolladores que trabajan con motores paso a paso, permitiendo detectar fallas rápidamente y sin riesgos.
