PDU Programable Inteligente – 12 Canales + 4 Auxiliares

Unidad de Distribución Eléctrica programable desarrollada con arquitectura embebida modular, orientada a entornos técnicos, rack, laboratorio, automatización e infraestructura crítica. Diseñada para control individual de cargas en 220V, medición por canal, programación horaria autónoma y gestión remota mediante red.

El sistema combina control local físico dedicado, supervisión energética en tiempo real y arquitectura preparada para expansión futura, manteniendo independencia operativa ante fallas de conectividad.

Arquitectura de Control

• Microcontrolador principal: Arduino Mega
• Módulo de comunicaciones WiFi: ESP8266
• Reloj en tiempo real DS3231 de alta precisión y estabilidad térmica
• Arquitectura distribuida (control eléctrico separado de red)
• Operación autónoma ante caída de WiFi
• 4 pines de expansión disponibles para futuras funciones

Capacidad de Conmutación

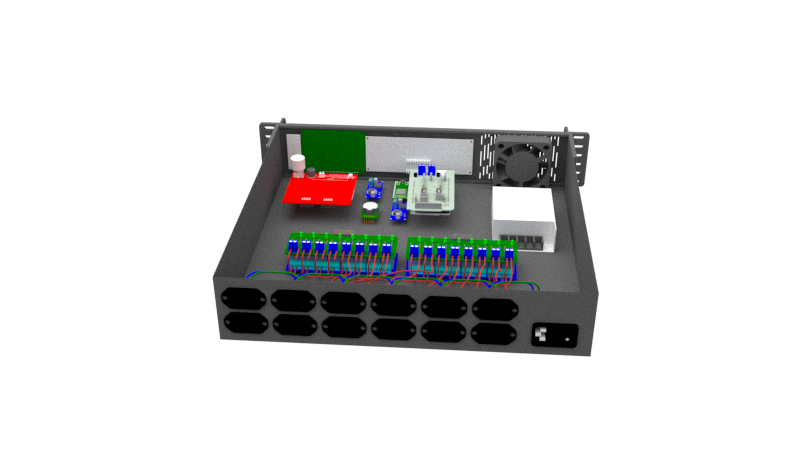

• 12 salidas principales IEC individuales 220V
• 4 relés auxiliares reservados para automatizaciones futuras
• Total físico de 16 relés instalados
• Fusible individual por canal
• Regletas distribuidoras protegidas (8 + 8 líneas)
• Módulo de entrada IEC con interruptor general y fusible integrado

Cada canal puede operar en modo manual, remoto o programado, permitiendo control independiente y seguro de cada carga conectada.

Medición y Supervisión Energética

• 16 canales de sensado de corriente por efecto Hall
• Monitoreo individual de consumo por salida
• Detección de carga activa/inactiva
• Base para cálculo de estadísticas de uso
• Supervisión en tiempo real desde interfaz local o remota

La arquitectura permite extender funcionalidades hacia registro histórico, análisis de consumo acumulado y detección de condiciones anómalas.

Interfaz de Usuario Local

• 12 botones físicos dedicados (control directo por canal)
• 24 LEDs de estado (12 ON + 12 OFF independientes)
• Display gráfico 12864
• Navegación mediante encoder rotativo con pulsador
• Operación completa sin necesidad de red

La interfaz frontal está diseñada para uso operativo continuo, permitiendo intervención inmediata sin depender de sistemas externos.

Gestión Remota

• Servidor web embebido mediante ESP8266
• Acceso desde navegador
• Visualización de estado de salidas en tiempo real
• Monitoreo de consumo por canal
• Configuración remota de parámetros
• Base para futura integración API o MQTT

Alimentación y Gestión Interna

• Fuente interna 12V 6A
• Conversores step-down dedicados
• Separación entre lógica y potencia
• Ventilación activa mediante cooler

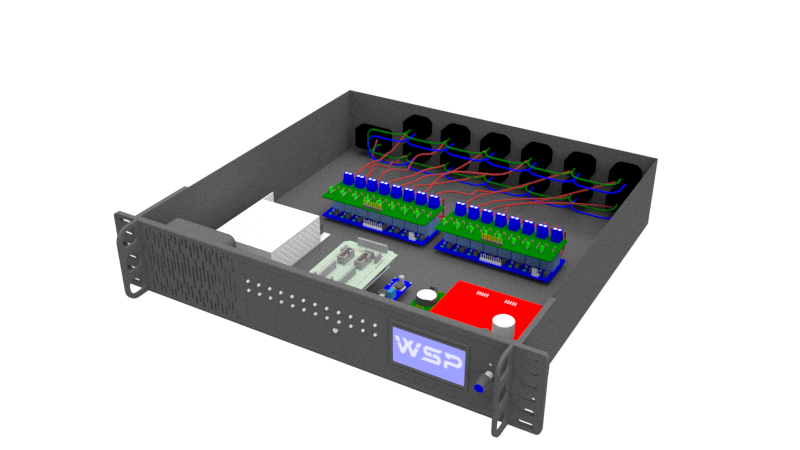

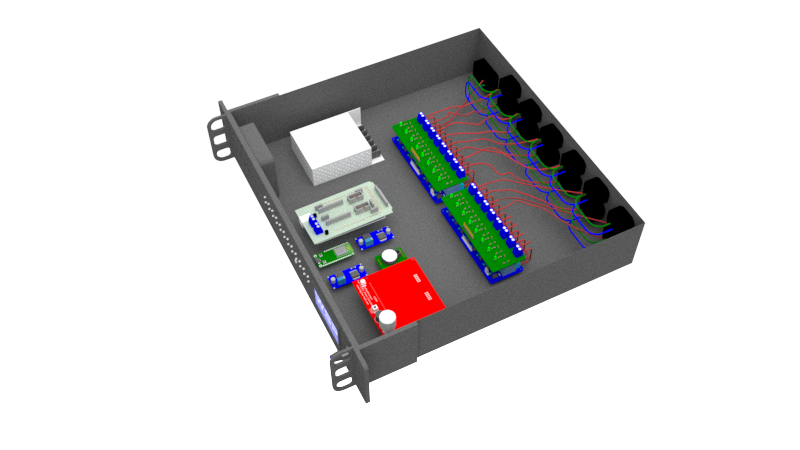

• Diseño modular con placas dedicadas (HAT + baseboard + frontal)

Modos de Operación

• Control manual local por botón
• Control remoto vía interfaz web
• Programación horaria basada en RTC
• Operación autónoma sin red
• Posibilidad de automatización basada en eventos

Capacidades de Expansión

• Uso de 4 relés auxiliares para automatización futura
• Integración de sensores adicionales (temperatura, humedad, tensión de línea)
• Implementación de registro histórico de consumo
• Control por API externa
• Integración con sistemas de monitoreo
• Ampliación de lógica de automatización por firmware
• Posibilidad de control distribuido mediante red

Aplicaciones

• Gestión de racks técnicos
• Laboratorios electrónicos
• Automatización de infraestructura
• Control de cargas críticas
• Sistemas de prueba y ensayo
• Supervisión energética por canal

Esta PDU no es un dispositivo pasivo de distribución, sino una plataforma programable de gestión eléctrica preparada para evolucionar en funcionalidades sin requerir rediseño estructural.
